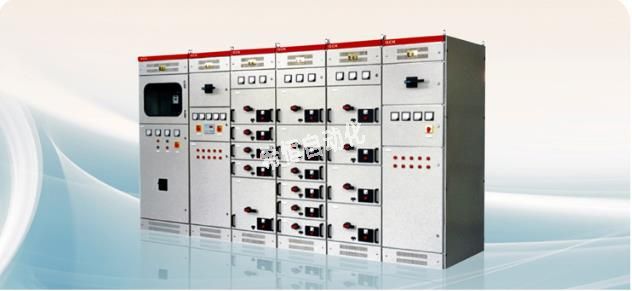

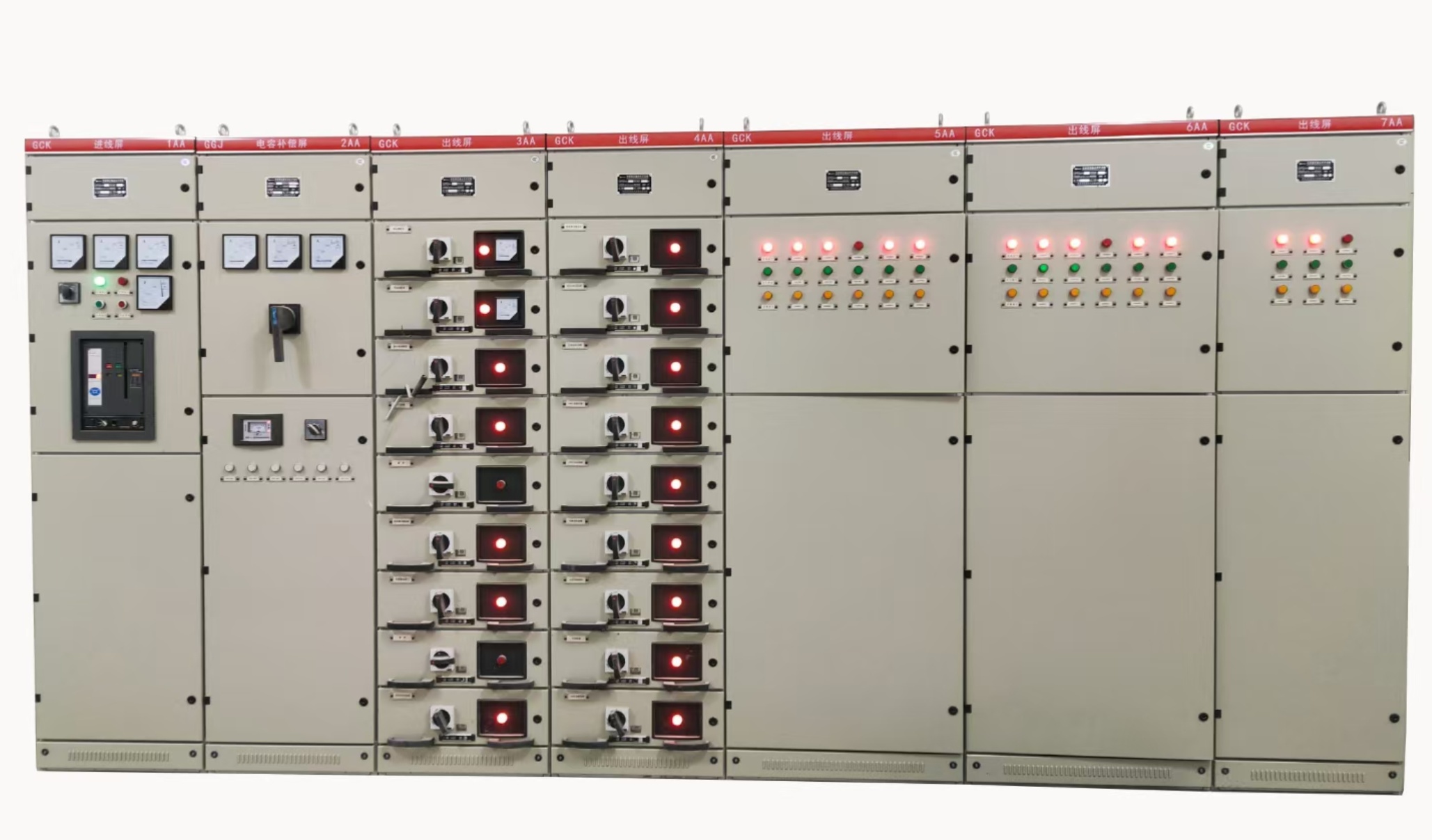

GCS,GCK低壓抽屜開關柜

一、GCS、GCK型低壓抽屜式開關柜產品概述：

GCS、GCK型低壓抽出式開關柜(以下簡稱開關相)適用于三相交流50、(60)H，額定電樂380(400)V、660(690)V，額定電流5000A及以下的三相四線制及三相五線制電力系統，廣泛應用于發電廠、變電站、工礦企業、高層建筑、機場、車站碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電德消耗的動力配電中的PC和電動機控制中心HCC。本產品已通過國家質最認證中心CCC認證。

二、GCS、GCK型低壓抽屜式開關柜產優勢及特點：

具有可靠的絕緣保護，確保人身及設備安全；結構強度高，穩定性好，對環境具廣泛的適應性；零部件通用性強，組裝靈活。

三、GCS、GCK型低壓抽屜式開關柜使用環境：

• 1.周圍空氣溫度不高于+40C，不低于-5C，并且24小時內其平均溫度不高于+35C;
• 2.周圍空氣相對濕度為+40C時不超過50C，在較低溫度時允許有最大的相對溫度如1+20C時為90C，但應考電到由于溫度變化有可能會產生適度的凝露;
• 3.戶內使用，使用地點的海拔高度不得超過2000m;
• 4.應安裝在無劇烈震動和沖擊，以及不足以使電器元件受到腐蝕的場所

四、GCS、GCK型低壓抽屜式開關柜主電路方案：

本開關柜主電路方案共34組，47個規格，但不包括由于輔助電路控制與保護的變化而派生方案和規格。

五、GCS、GCK型低壓抽屜式開關柜結構特點：

裝置主嬰選用技術性能指標先進,采用引進技術國內已能批量生產的電器元件。

• 1.開關柜的基本骨架為組合裝配式結構，柜架的整個結構采用白攻螺釘繁固連接而成，加上門、隔板、封板、支架以及母線、抽展及電器組件等組成一臺完整的開關柜。由于原來的CCK1的骨架采用了GF28型材，這種型材的鋼板較薄，另外該型材在鍍鋅時，在其中內部一部分有死角，使得柜體的使用壽命大大縮短，同時又考慮到其整體結構的標準化等因素，我公司大膽加以改進，采用了C型特種型材，以25mm為模數，2mn厚的倒板彎制而成，再加上在裝配時全部采用鋼性較強的自攻媒釘進行輕固，使得組合更靈活方便，使用壽命更持久。
• 2.開關柜采用模數化設計，將柜體分成三個區。頂部為綠線區，前部為電器區，后部為電纜出線區，電器區和電攬區均由鋼板隔開，以保證線路正常運行，有效防止故障擴大，當電器元件抽出柜外后，柜內帶電體均不外露，對用戶來進，使用更安全可靠。對于饋電柜，柜寬為600mm，最多可裝9個虛18個做電國路。(18個饋電回路只適用于63A以下容量的負我單元)
• 3.按開關柜使用特征可分為受電柜、PC柜(動力中心)、MCC柜(電動機控制中心)、電容補償柜。
• 4.各相同功能單元的抽展均能互換，一日發生故障，單元抽出，將備用抽展插入，即可送電，這樣大大縮短了由于故障而停電的時間，提高了設備的可靠性
• 5.開關柜可設計成固定柜與抽展柜混合型，也可均為抽展型既保留了固定柜的簡潔、實用、價康，又具有抽展的體積少、功能強，易于更換等優點。
• 6.為確保操作程序和維修人員的人身安企，開關柜內設置了機械聯領機構，抽展單元與門、主開關設置了機被聯鎖機構，使其使用更可靠。
• 7.開關柜的抽展高度分為四種標準尺寸，即:1單元/2、1單元、2單元、3單元，其結構輕巧，組裝方便，布局合理，并且具有工作、試驗、隔離三位置。
• 8.開關柜的N、PE線在開關柜的后下方，PE線與柜架聯結，不僅使出線電纜連接更方便，而且接地更可靠。
• 9.在不降低防護等級的情況下，開關柜的頂部與上下通風門均設有通風系統。

五、GCS型低壓抽屜式開關柜結構特點：

• 1.裝置的主構架采用8F型鍋,構架采用拼裝和部份焊接兩種結構形式。主構架上均有安裝模數孔E=-20mm.
• 2.裝置各功能室嚴格分開,其隔室主要分為功能單元室、母線室、電纜室,各單元的功能作用相對獨立。
• 3.裝置采用將水平主母線置于柜頂或柜后的最新設計方案使電纜家上下均有出線通道,解決了老產品無法上出線的車區。
• 4.柜體的尺寸如下表

六、GCS、GCK型低壓抽屜式開關柜結構電路元件選擇：

• 1.主開關630A及以上的電源進線及饋線開關，主選CW1(2)系列或HSW1、CM1(2)、RMT1系列，同時根據用戶的需要，也可選用進口的MT系列、E系列或NZW系列等。
• 2.630以下的饋線和電動機控制用開關，主要達用CM1系列及HSM1系列，同時根據用戶的需要，也可選用進口的NS系列、T系列等塑殼斷路器。
• 3.交流接觸器主要選用B或A系列、LC系列、3TB系列的接觸器，以及與之配套的熱能斷路器，聯鎖機構。4.電路互流器選用ALH系列、BH系列、SDII 系列、LMZ1系列。5.培斯器選用商分?jǐn)嗄芰Φ腘TO0系列

七、GCS、GCK型低壓抽屜式開關柜外形尺寸與安裝：

這里是表格
